XLGNFD-12防爆高能点火器，主要用于燃气、燃油工业燃烧器及放散火炬的电子点火，具有火花能量大、点火可靠、使用寿命长等优点，而且发火端耐高温、抗潮湿、抗结焦、抗积碳，具有自净能力，因此被广泛应用于电力、石油、化工、冶金、陶瓷、环保、能源、消防等行业。

　　一、技术参数

　　1、电源电压：220Ｖ±10%　50/60HZ

　　2、适应燃料：燃气、轻油

　　3、点火端最高瞬时耐温：1300℃

　　4、点火频率6～12次/S

　　5、火花能量：12J

　　6、防爆等级：BT6

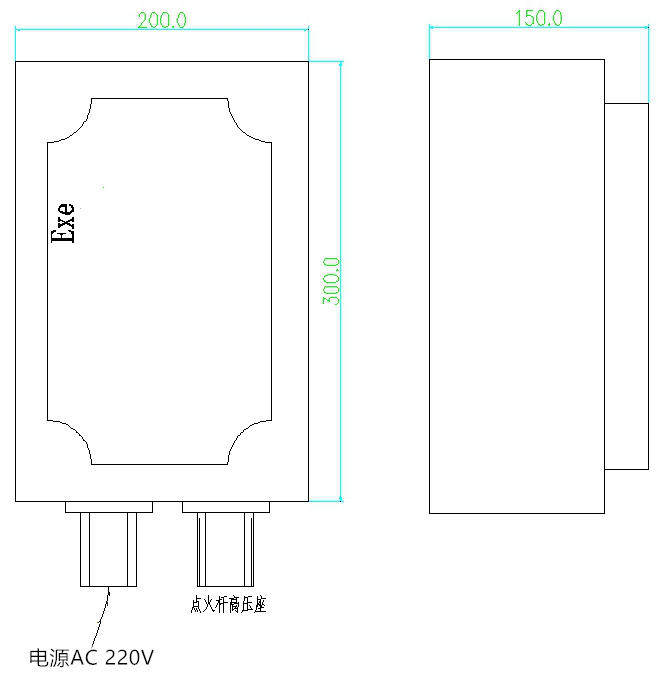

　　二、点火装置接线示意图

　　注：输入AC 220V电源后，点火器开始工作打火，断开电源即停止点火。为避免长时间连续点火导致内部元件烧坏，点火器内部已加保护模块，一次连续点火10秒，会自动停止点火输出，重新接通远程电源则恢复点火。

　　三、点火杆及点火电缆

　　1、点火杆前端材料2520高温合金；semicond高温材料。

　　2、常规点火杆外径Φ16，安装螺纹M18×1.5，特殊情况点火杆外径，长度，连接方式，可根据用户要求定做。

　　3、点火电缆为专用点火电缆，长度根据用户要求供应。

　　四、安装及接线

　　1、（1）使用场合为燃烧器，在燃烧器上开有Φ16.5的孔并加工成M18×1.5的安装螺纹，将点火杆拧入即可，点火杆发火端安装在喷油（气）嘴前30～50mm处。

　　（2）使用场合为放散火炬，则需要将点火杆用专用点火杆卡子固定，点火杆发火端距离放散口上100-200mm处。本点火杆为一新型结构点火杆，不需调整放电距离。

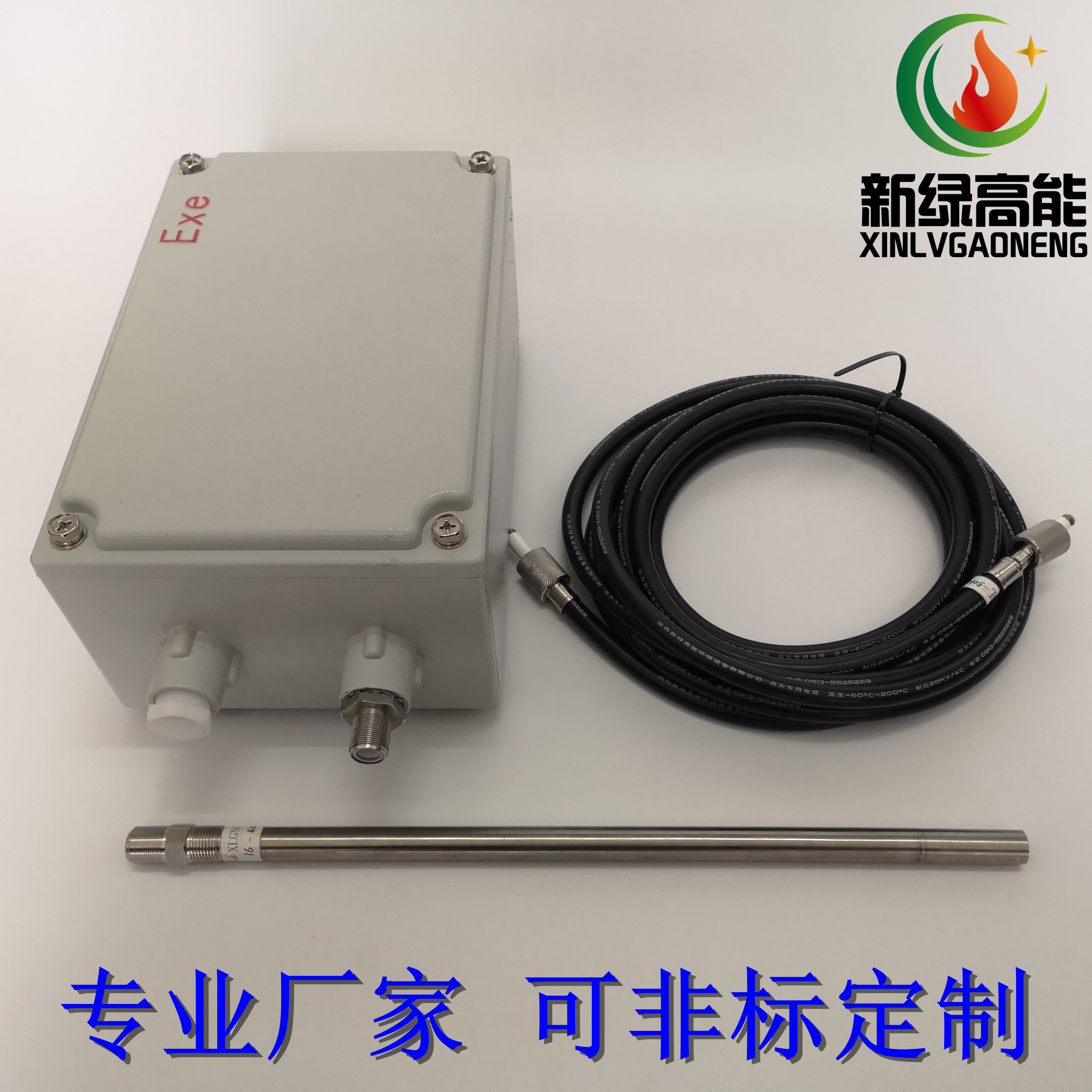

　　2、该系列点火装置由防爆箱体，专用点火电缆和点火杆三部分组成。安装时将点火装置箱体和点火杆用专用点火电缆连接即可，电源220V.AC。

　　五、使用

　　1、在点火前一定确保炉膛吹扫完成无残留可燃气体。防止开始点火时引起爆燃等安全事故。

　　2、点火时，应先开点火装置，然后喷油（气）点火。

　　3、点火器用在燃油点火时，燃油应雾化良好，雾化质量太差时影响点火成功率。在点火完成后，必须使用推进器或人工手动将点火杆退出火焰燃烧区，以保证点火杆的使用寿命。

　　4、点火时当点燃燃料后，即关断点火器。为避免长时间连续点火导致内部元件烧坏，点火器内部已加保护模块，一次连续点火10秒，会自动停止点火输出，重新接通远程电源则恢复点火。

　　5、安装和使用点火杆时不能摔碰，防止点火杆绝缘瓷件碎裂，造成高压漏电、不打火等后果，严重影响设备安全、正常运行。

　　注：任何情况下，不建议客户自行打开点火器箱体。如有异常情况，请联系我司售后技术人员。
