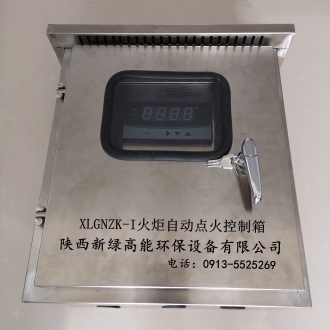

XLGNZK-I 火炬自动点火控制箱是我司针对小型沼气火炬（气量50-200m³/h）专门设计的火炬自动点火控制系统，操作简便、运行安全可靠。供电电源：380VAC，可控制风机工作。

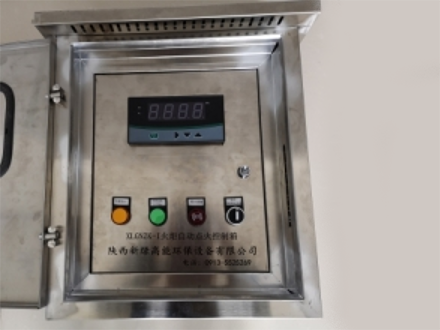

一、面板介绍：

压力仪表、电源指示灯、吹扫风机运行指示灯、熄火声光报警灯、点火开关。

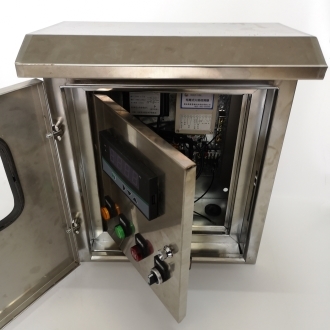

二、内置主要元器件：

XT-8点火变压器、XLDJ-104电离式火焰检测器、时间继电器、空气断路器、交流接触器、端子等。

三、操作方法：

预置压力表0.5Kpa以下，为防止火炬回火，手动自动均无法启动。

0.5Kpa以上，手动可自由启动停止，手动点火启动后吹扫风机先启动运行（吹扫风机运行指示灯亮）3分钟（时间可调），随后点火启动7s后停止。火焰检测器检测到点火成功则火炬及控制系统正常工作，若检测器检测到点火失败，则熄火声光报警灯报警，此时需排查原因后断电复位重新进行启动操作。

自动运行时，当压力表显示数值大于3Kpa，自动启动点火程序，当压力表显示数值小于1.5Kpa，火炬自动停止。当火炬正常工作过程中火焰意外熄灭，则熄火声光报警灯报警提醒操作并切断燃料电磁阀，保护现场操作安全。
