XLFZJ-102B-4防爆紫外线火焰检测控制箱的简介

一、概述：

     XLFZJ-102B-4防爆紫外线火焰检测控制箱，主要用于燃气、燃油工业燃烧器的火焰监测，燃料燃时烧辐射一定频率的光谱，UV探头对燃烧光谱不间断采集分析，经智能频率合成模块计算输出模拟火焰信号，火焰信号经电容自动跟随漂移反馈模块电路处理得出稳定火焰信号，从而实现UV传感器至检测器间的分布电容自动匹配，UV探头与检测器间的连接距离最远可达80米而无需调整电容匹配电位器，同时检测器还设置检测灵敏度调节电位器和熄火延时关阀调节电位器，进一步方便用户使用。UV探头信号线（4号线）抗对地、对火线短路，抗分布电容并自动调整，检测灵敏度高，抗干扰性强，不受日光、红外热辐射、炉堂高温等的影响，确保燃烧系统安全运行。

二、主要技术参数：

     1、工作电源：DC 24V

     2、功耗：＜12W

     3、UV探头工作电流：＜50μA

     4、UV探头光谱范围：185～280nm

     5、检测距离：小于2m（1支火焰高度为45mm蜡烛）

     6、检测响应时间：＜0.2S

     7、熄火延时关阀信号输出时间：2—3秒

     8、点火信号输出时间：5～7秒

     9、UV探头与检测器连接电缆（信号线）：10m

10、内装火检模块：XLZJ-102B紫外线火焰检测器

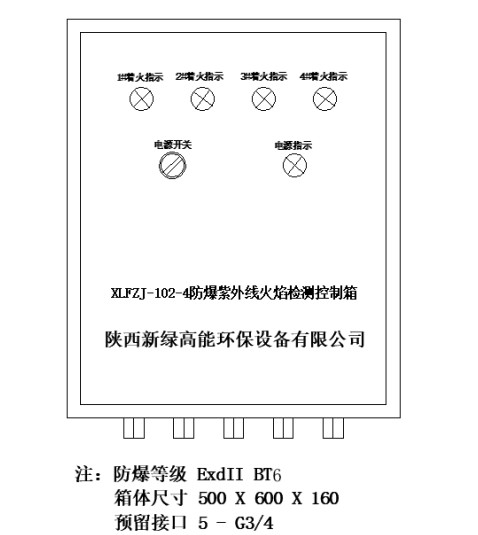

三、防爆紫外线火焰检测控制箱面板示意：

四、防爆紫外线火焰检测控制箱接线示意图：

五、防爆紫外线火焰检测控制箱工作程序：

     1、控制箱接好DC 24V电源（注意直流电源“﹢、﹣”不能接反），打开控制箱面板电源开关，此时电源指示灯亮，所有火检进入工作状态；

     2、当UV探头检测到火焰，则控制箱面板上对应着火指示灯亮，同时控制箱内对应无源开关量信号接点常开点闭合、常闭点断开，可将检测信号远传至DCS或用于联锁其他控制；

     3、若UV探头没有检测到火焰或燃烧过程中检测到火焰熄灭，则控制箱面板上对应着火指示灯熄灭，同时控制箱内对应无源开关量信号接点常开点断开、常闭点闭合，可将检测信号远传至DCS或用于联锁其他控制。

六、安装要求：

     1、控制箱严格按照接线示意图接线；

     2、UV探头使用的最高温度为100℃，用户在燃烧器或其他高温设备上使用时，探头前的检测通道必须通风冷却，防止炉膛高温传导辐射损坏传感器，冷却风要求干燥、洁净。

     3、检测通道直径不小于Φ18。

     根据有关规定，检测灵敏距离为0.8米（在检测通道为Φ18的情况下），但检测距离会随着火焰辐射强度和检测通道的增大而增大。

七、故障排除：

     1、燃烧器无火，而控制箱却显示有火，这是检测线路受潮后分布电容逐渐增大引起的干扰，请打开控制箱内对应模块，反时针缓慢调节模块左上方的灵敏度调节电位器，直至对应着火指示灯灭，继电器释放时，即为调好。

     2、燃烧器有火，而控制箱显示无火，可能有二个原因，一是探头镜片被灰尘覆盖，请擦干净探头石英镜片，二是控制箱内对应模块中灵敏度调节电位器超调，如是此原因请打开控制箱及对应模块，顺时针缓慢调节灵敏度调节电位器，直到着火指示灯亮，继电器吸合为止。

     3、如果在安装或使用中不小心弄破了探头的镜片，不要用普通玻璃片代替，因为普通玻璃片不能透过火焰产生的紫外线，应更换相同型号的镜片。

注意：非专业人员，禁止随意打开控制箱处理故障或进行接线！
